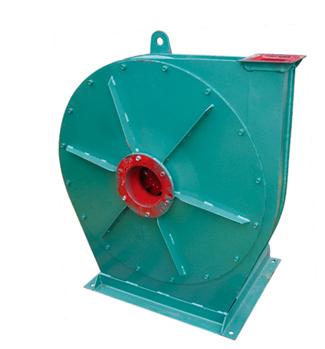

8-09型高壓鼓風機是與熔化率為1、2、3、5、7t/h化鐵爐配套的風機，也可作為各種熔爐、鍛冶爐鼓風和輸送無腐蝕性、不自燃、不含粘性物質之氣體，其它性能相近者亦可選用，但輸送介質的溫度不得超過80℃，介質中所含塵土及硬質顆粒物不大于150mg/m³。 8-09型高壓鼓風機型式： （1）8-09型風機為單吸入，8-09型風機我公司設計機號有№6.8A、7.1A、7.4D、7.7A、8D、9D六個機號。 （2）8-09型風機機殼制成順時針旋轉或逆時針旋轉兩種型式。 （3）風機的出口位置以機殼的出口角度表示，“順”、“逆”風機機殼制成0度、90度、180度。 風機主要由葉輪、機殼、進風口、傳動組、密封件、機座等組成： （1）葉輪：葉輪按前向風機理論設計，葉輪成形后，經靜、動平衡校正，故運轉平穩。 （2）機殼：用普通鋼板焊接成蝸形殼整體。 （3）進風口：做成收斂式流線型的整體結構，用螺栓固定在前蓋板上。 （4）傳動組：由主軸、軸承箱、聯軸器等組成。
機號 轉速 配用電機 流量 全壓 (No) (r/min) (Kw-P) (m³/h) (Pa) 6.8A 2900 7.5-2 675-1215 10523-11347 11-2 1485-1754 11439-11341 15-2 2024-2295 11063-10634 7.1D 2900 7.5-2 1075 12021 11-2 1383-1690 12371-12471 15-2 2304 12364-12061 18.5-2 2612-2919 11594-11019 8D 2930 15-2 1554 15579 22-2 2442 16163 30-2 2887-3331 16023-15632 37-2 3775-4219 15026-14277 8.5D 2950 15-2 1341 17013 18.5-2 1877 17828 30-2 2414-2950 18347-18496 37-2 3487 18338 45-2 4023-4560 17888-17196 9D 2950 22-2 1591 19073 30-2 2228-2865 19988-20569 37-2 3502 20736 45-2 4138 20558 55-2 4775 20054 75-2 5412-6049 19278-18318
8-09型高壓鼓風機用途：
8-09型高壓鼓風機結構：
8-09型高壓鼓風機參數對照表：
